Ausbau Verkehrswege Zedtlitz
AZV "Espenhain", ZWA Bornaer Land, Stadt Borna • 2017 - 2024
Leistungsumfang
Objektplanung | Ingenieurbauwerke
LP 1 - 9
Objektplanung | Verkehrsanlagen
LP 1 - 9
Fachplanung | Tragwerke
Vorbemessung Verbau Pumpwerke
Besondere Leistungen
Örtliche Bauüberwachung aller Gewerke
Kostenaufteilung auf drei Maßnahmenträger und nach Fördermittelvorgaben
Projektbeschreibung

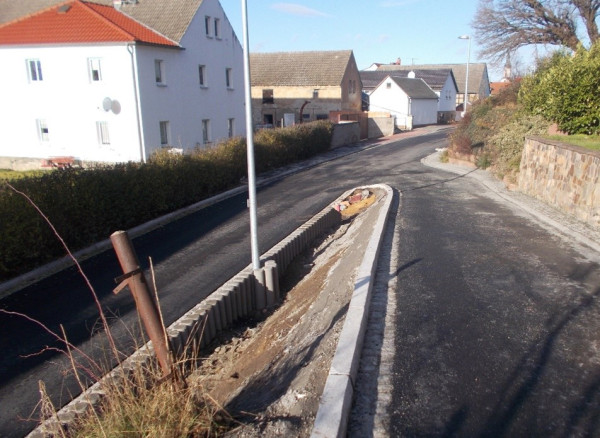

Erneuerung der Infrastrukturanlagen (Trinkwasser, Abwasser und Straßenbau) in der Ortslage Zedtlitz
Regenwasserkanal DN250-400 PP und DN 400 GGG, L=956 m; Anschlussleitungen ca. 52 Stück
Schmutzwasserkanal DN 200 PP, L=912 m; Anschlussleitungen 52 Stück
Schmutzwasserdruckrohrleitung PE 100 SDR 11 125x11,4, L=60 m und PE 100 SDR 17 90x5,4, L=80 m; einschl. Verlegung Steuerkabel
Herstellung 2 Pumpstationen DN 1500; einschl. Erstellung statischer Berechnungen und Ausführungszeichnungen für Pumpwerke und Verbau, einschl. Ausrüstung und EMSR-Arbeiten
Verlegung 950 m Trinkwasserleitung (TWL), größtenteils in offener Bauweise, ca. 30 m geschlossene Bauweise mit Verlegung TWL im Schutzrohr aus Stahl, Einbringung des Stahlrohrs mittels Durchpressung
ca. 6000 m² Asphaltstraße
